Запуск примеров на Raspberry Pi 4 B

Коммутация компьютера и Raspberry Pi 4 B

Чтобы видеть вывод примеров на компьютере, выполните следующие действия:

1. Соедините пины преобразователя USB-UART на базе FT232 с соответствующими GPIO-пинами Raspberry Pi 4 B (см. рис. ниже).

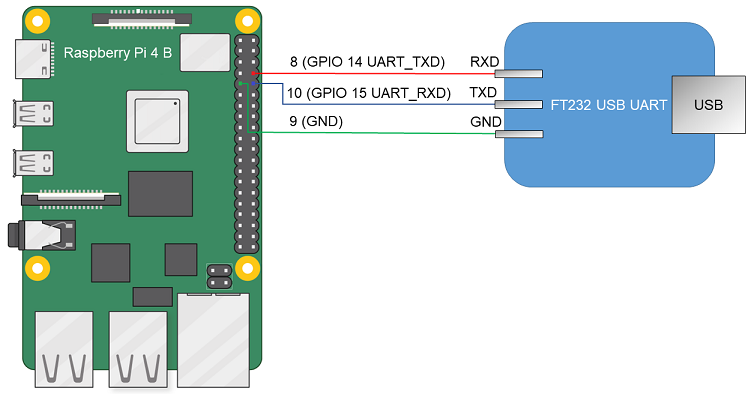

   Схема соединения преобразователя USB-UART и Raspberry Pi 4 B

2. Соедините USB-порт компьютера и преобразователь USB-UART.
3. Установите PuTTY или другую аналогичную программу для чтения данных из COM-порта. Настройте параметры следующим образом: bps = 115200, data bits = 8, stop bits = 1, parity = none, flow control = none.

Чтобы компьютер и Raspberry Pi 4 B могли взаимодействовать через сеть Ethernet, выполните следующие действия:

1. Соедините сетевые карты компьютера и Raspberry Pi 4 B с коммутатором или друг с другом.
2. Выполните настройку сетевой карты компьютера, чтобы ее IP-адрес был в одной подсети с IP-адресом сетевой карты Raspberry Pi 4 B (параметры сетевой карты Raspberry Pi 4 B задаются в файле dhcpcd.conf, который находится по пути <название примера>/resources/...).

Подготовка загрузочной SD-карты для Raspberry Pi 4 B

Загрузочную SD-карту для Raspberry Pi 4 B можно подготовить автоматически и вручную.

Чтобы подготовить загрузочную SD-карту автоматически, подключите SD-карту к компьютеру и выполните следующие команды:

Чтобы подготовить загрузочную SD-карту вручную, выполните следующие действия:

1. Выполните сборку загрузчика U-Boot для платформы ARMv7, который будет автоматически запускать пример. Для этого выполните следующие команды:

   $ sudo apt install gcc-arm-linux-gnueabi gcc-arm-linux-gnueabihf git bison flex

   $ git clone https://github.com/u-boot/u-boot.git u-boot-armv7

   $ cd u-boot-armv7 && git checkout tags/v2020.10

   $ make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- rpi_4_32b_defconfig

   # В меню, которое появится при выполнении следующей команды, включите

   # флаг Enable a default value for bootcmd. В поле bootcmd value введите

   # значение fatload mmc 0 ${loadaddr} kos-image; bootelf ${loadaddr}.

   # Затем выйдите из меню, сохранив параметры.

   $ make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- menuconfig

   $ make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- u-boot.bin

2. Отформатируйте SD-карту. Для этого подключите SD-карту к компьютеру и выполните следующие команды:

   $ wget https://downloads.raspberrypi.org/raspbian_lite_latest

   $ unzip raspbian_lite_latest

   # В следующей команде [X] – последний символ в имени блочного устройства

   # для SD-карты.

   $ sudo dd bs=4M if=$(ls *raspbian*lite.img) of=/dev/sd[X] conv=fsync

3. Скопируйте загрузчик U-Boot на SD-карту, выполнив следующие команды:

   # В следующих командах путь ~/mnt/fat32 используется для примера. Вы

   # можете использовать другой путь.

   $ mkdir -p ~/mnt/fat32

   # В следующей команде [X] – последний буквенный символ в имени блочного

   # устройства для раздела на отформатированной SD-карте.

   $ sudo mount /dev/sd[X]1 ~/mnt/fat32/

   $ sudo cp u-boot.bin ~/mnt/fat32/u-boot.bin

4. Скопируйте конфигурационный файл для загрузчика U-Boot на SD-карту. Для этого перейдите в директорию /opt/KasperskyOS-Community-Edition-<version>/examples и выполните следующие команды:

   $ sudo cp config.txt ~/mnt/fat32/config.txt

   $ sync

   $ sudo umount ~/mnt/fat32

Запуск примера на Raspberry Pi 4 B

Чтобы запустить пример на Raspberry Pi 4 B, выполните следующие действия:

1. Перейдите в директорию с примером и соберите пример.
2. Скопируйте на загрузочную SD-карту образ решения на базе KasperskyOS. Для этого подключите загрузочную SD-карту к компьютеру и выполните следующие команды:

   # В следующей команде [X] – последний буквенный символ в имени блочного

   # устройства для раздела на загрузочной SD-карте.

   # В следующих командах путь ~/mnt/fat32 используется для примера. Вы

   # можете использовать другой путь.

   $ sudo mount /dev/sd[X]1 ~/mnt/fat32/

   $ sudo cp build/einit/kos-image ~/mnt/fat32/kos-image

   $ sync

   $ sudo umount ~/mnt/fat32

3. Подключите загрузочную SD-карту к Raspberry Pi 4 B.
4. Подайте питание на Raspberry Pi 4 B и дождитесь, пока запустится пример.

   О том, что пример запустился, свидетельствует вывод, отображаемый на компьютере.
