Примеры настройки BGP-сессий на оборудовании различных производителей
Рассмотрим топологию ниже:

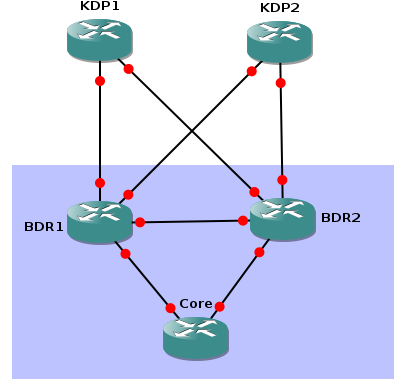

Пример топологии
У Клиента есть две PI-сети:
- 8.8.8.0/24
- 8.8.9.0/24
Предполагается защищать только одну из них - 8.8.8.0/24.
Вторая сеть всегда должна маршрутизироваться непосредственно через ISP.
Клиент подключен по отказоустойчивой схеме к двум ISP посредством двух маршрутизаторов.
От обоих ISP Клиент получает full view и анонсирует им оба префикса /24.
Для отказоустойчивого подключения к Kaspersky DDoS Protection были построены туннели с топологией full mesh, т.е. от каждого маршрутизатора Клиента до двух площадок Kaspersky DDoS Protection.
Необходимо организовать динамическую маршрутизацию таким образом, чтобы:
- трафик сети 8.8.8.0/24 симметрично маршрутизировался через Kaspersky DDoS Protection;
- трафик других сетей не был затронут;
- выбор приоритетного маршрута для исходящего трафика из сети 8.8.8.0/24 выбирался на основе BGP-атрибута MED или метрики BGP.
Оборудование Cisco
BDR1:
interface GigabitEthernet0/0
description CORE
ip address 192.168.1.1 255.255.255.0
interface GigabitEthernet0/1
description BDR2-iBGP
ip address 10.100.1.1 255.255.255.252
interface Tunnel1
description KDP1
ip address 10.42.10.2 255.255.255.252
interface Tunnel2
description KDP2
ip address 10.42.10.6 255.255.255.252
(точки терминации туннелей опущены, как несущественные в данном примере)
BGP-роутер:
AS Клиента: 10000
AS Kaspersky DDoS Protection: 209030
Получаем от Kaspersky DDoS Protection: 5.5.5.5/32 (цель получения данного анонса раскрыта в разделе Policy-Based Routing)
Анонсируем Kaspersky DDoS Protection: 8.8.8.0/24
router bgp 10000
no synchronization
bgp deterministic-med
network 8.8.8.0 mask 255.255.255.0
network 8.8.9.0 mask 255.255.255.0
neighbor 10.42.10.1 remote-as 209030 # KDP1
neighbor 10.42.10.1 route-map KDP-OUT out
neighbor 10.42.10.1 route-map KDP-IN in
neighbor 10.42.10.5 remote-as 209030 # KDP2
neighbor 10.42.10.5 route-map KDP-OUT out
neighbor 10.42.10.5 route-map KDP-IN in
neighbor 10.100.1.2 remote-as 10000 # iBGP with BDR2
Конфигурируем фильтры:
ip prefix-list PL-KDP-IN seq 10 permit 5.5.5.5/32
ip prefix-list PL-PROTECTED seq 10 permit 8.8.8.0/24
route-map KDP-IN permit 10
match ip address prefix-list PL-KDP-IN
route-map KDP-OUT permit 10
match ip address prefix-list PL-PROTECTED
Policy-Based Routing (PBR)
Применяя PBR, мы решаем одновременно несколько задач:
- изменяем маршрут только для одной сети;
- применяем вопреки наличию в таблице маршрутизации специфичных префиксов для всего Интернета (full view).
ip access-list standard KDP-PBR
permit 8.8.8.0 0.0.0.255
# access-list типа "standard" всегда применяется к source-адресам.
route-map KDP-PBR permit 10
match ip address KDP-PBR
set ip next-hop recursive 5.5.5.5
# 5.5.5.5/32 - префикс, который анонсируется по BGP от Kaspersky DDoS Protection. Директива "recursive" показывает, что данный next-hop не находится в connected сети.
# Будет рекурсивно найден маршрут до 5.5.5.5/32 и выбран в качестве настоящего next-hop. Т.е. один из "концов" GRE-туннелей с Kaspersky DDoS Protection.
# Политика PBR применяется к интерфейсу, который "смотрит" внутрь сети, и трафик, подлежащий маршрутизации, на данном интерфейсе является входящим
# (исходящим со стороны Защищаемых серверов):
interface GigabitEthernet0/0
description CORE
ip policy route-map KDP-PBR
Оборудование Juniper
BDR1:
interfaces {
ge-0/0 {
description CORE;
unit 0 {
family inet {
address 192.168.1.1/24;
}
}
}
ge-0/1 {
description BDR2-iBGP;
unit 0 {
family inet {
address 192.168.1.1/24;
}
}
}
gr-0/2 {
unit 0 {
description KDP1;
tunnel {
source x.x.x.x;
destination y.y.y.y;
}
family inet {
address 10.42.10.2/30;
}
}
unit 1 {
description KDP2;
tunnel {
source x.x.x.x;
destination y.y.y.y;
}
family inet {
address 10.42.10.6/30;
}
}
}
(точки терминации туннелей опущены, как несущественные в данном примере)
BGP-роутер:
AS Клиента: 10000
AS Kaspersky DDoS Protection: 209030
Получаем от Kaspersky DDoS Protection: 5.5.5.5/32
Анонсируем Kaspersky DDoS Protection: 8.8.8.0/24
protocols {
bgp {
group KDP {
type external;
import KDP-IN;
export KDP-OUT;
peer-as 209030;
neighbor 10.42.10.1 {
description KDP-1;
}
neighbor 10.42.10.5 {
description KDP-1;
}
family inet {
unicast {
rib-group RIB-KDP;
/* Импорт маршрутов в альтернативную таблицу. Подробнее в разделе по FBF*/
}
}
}
group iBGP {
type internal;
peer-as 10000;
neighbor 10.100.1.2 {
description iBGP with BDR2;
}
}
}
}
Конфигурируем фильтры:
policy-options {
prefix-list PL-KDP-IN {
5.5.5.5/32;
}
prefix-list PL-PROTECTED {
8.8.8.0/24;
}
policy-statement KDP-IN {
term ACCEPT {
from {
prefix-list PL-KDP-IN;
}
then {
accept;
}
then reject;
}
policy-statement KDP-OUT {
term ACCEPT {
from {
prefix-list PL-PROTECTED;
}
then {
accept;
}
then reject;
}
}
Policy-Based Routing (PBR)
Policy-Based Routing (PBR) в терминологии Cisco соответствует термину Filter-Based Forwarding (FBF) в терминологии Juniper.
Применяя PBR мы решаем одновременно несколько задач:
- изменяем маршрут только для одной сети;
- применяем вопреки наличию в таблице маршрутизации специфичных префиксов для всего Интернета (full view).
Создаем альтернативную таблицу маршрутизации. Вносим в нее маршрут по умолчанию, указывающий на IP-адрес 5.5.5.5. Маршрут до данного IP-адреса ранее был передан из Центра очистки по установленным BGP-сессиям.
routing-instances {
RIB-KDP {
instance-type forwarding;
routing-options {
static {
route 0.0.0.0/0 next-hop 5.5.5.5 resolve;
}
}
}
}
Импорт connected-маршрутов, политика импорта из BGP.
routing-options {
rib-groups {
FBF-GROUP {
import-rib [ inet.0 RIB-KDP.inet.0];
import-policy KDP-IN;
}
interface-routes {
rib-group inet FBF-GROUP;
}
}
Правила firewall:
firewall {
family inet {
filter KDP-FBF {
term FBF {
from {
source-prefix-list {
PL-PROTECTED;
}
}
then {
routing-instance RIB-KDP;
}
then accept;
}
}
}
}
Политика PBR применяется к интерфейсу, который «смотрит» внутрь сети. Трафик, поступающий на данный интерфейс, является входящим. С точки зрения Защищаемых ресурсов, данный трафик исходящий. Выполняем необходимую конфигурацию:
interfaces {
ge-0/0 {
unit 0 {
description CORE;
family inet {
filter input KDP-FBF;
}
}
}
}
