Подготовка Radxa ROCK 3A к запуску примеров

Коммутация компьютера и Radxa ROCK 3A

Чтобы видеть вывод с Radxa ROCK 3A на компьютере и иметь возможность отладки, выполните следующие действия:

1. Соедините пины преобразователей USB-UART с соответствующими GPIO-пинами Radxa ROCK 3A (см. рис. ниже). Если отладку выполнять не требуется, то достаточно подключить один преобразователь USB-UART для вывода.

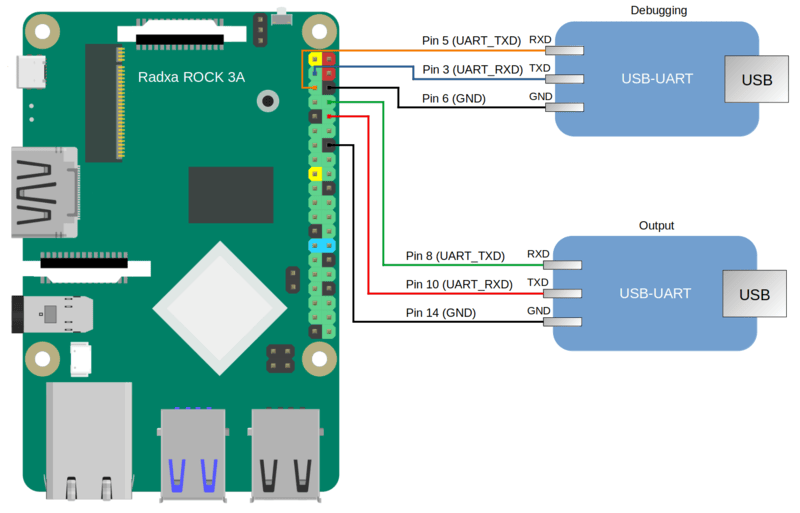

   Схема соединения преобразователей USB-UART и Radxa ROCK 3A

2. Соедините USB-порты компьютера и преобразователи USB-UART.
3. Установите PuTTY или другую аналогичную программу. Настройте параметры следующим образом: bps = 1500000, data bits = 8, stop bits = 1, parity = none, flow control = none. Задайте порт USB, через который подключен преобразователь USB-UART, используемый для получения вывода с Radxa ROCK 3A.

Чтобы компьютер и Radxa ROCK 3A могли взаимодействовать через сеть Ethernet, выполните следующие действия:

1. Соедините сетевые карты компьютера и Radxa ROCK 3A с коммутатором или друг с другом.
2. Выполните настройку сетевой карты компьютера, чтобы ее IP-адрес был в одной подсети с IP-адресом сетевой карты Radxa ROCK 3A (параметры сетевой карты Radxa ROCK 3A задаются в файле dhcpcd.conf, который находится по пути <название примера>/resources/...).

Отладка программ на для Radxa ROCK 3A

Для того чтобы выполнять отладку программ, запущенных на Radxa ROCK 3A, необходимо:

1. Подключить второй преобразователь USB-UART (см. рис. выше).
2. В домашней директории пользователя создать файл .gdbinit и добавить в него следующие строки:

   set sysroot /opt/KasperskyOS-Community-Edition-<version>/sysroot-aarch64-kos

   add-symbol-file <path_to_debuggee>/build/einit/EinitQemu-kss/ksm.module

   set follow-fork-mode parent

   set follow-exec-mode same

   set detach-on-fork off

   set schedule-multiple on

   set serial baud 115200

   target extended-remote /dev/ttyUSB[n]

3. В файл CmakeLists.txt в директории <path_to_debuggee>/einit добавить параметр GDBSTUB_KERNEL в вызов команды build_kos_hw_image ().
4. Выполнить сборку программы. После запуска и инициализации в выводе появится запись: [KDBG ] Waiting for GDB connection infinitely. Приложение остановится, ожидая подключения отладчика.
5. Для подключения отладчика необходимо запустить gdb из SDK: /opt/KasperskyOS-Community-Edition-<version>/toolchain/bin/aarch64-kos-gdb.
6. После запуска отладчика в выводе появится запись: [KDBG ] Connection to GDB was established.

   Подробнее см. "Подготовка к отладке на аппаратной платформе" и "Начальные шаги отладки на аппаратной платформе".

Подготовка загрузочной SD-карты для Radxa ROCK 3A

Если при сборке примера был создан образ hdd.img, то достаточно записать получившийся образ на SD-карту. Для этого подключите SD-карту к компьютеру и выполните следующую команду:

# В следующей команде path_to_img – путь к файлу образа,

# [X] – последний символ в имени блочного устройства для SD-карты.

$ sudo pv -L 32M path_to_img | sudo dd bs=64k of=/dev/sd[X] conv=fsync

Если при сборке примера был создан образ kos-image, то перед записью образа на SD-карту, её нужно дополнительно подготовить. Загрузочную SD-карту для Radxa ROCK 3A можно подготовить автоматически и вручную. После подготовки SD-карты, необходимо скопировать файл kos-image из директории <название примера>/build/einit в загрузочную область (раздел с FAT32) подготовленной SD-карты.

Чтобы подготовить загрузочную SD-карту автоматически, подключите SD-карту к компьютеру и выполните следующие команды:

# Для создания файла образа загрузочного носителя (*.img)

# выполните скрипт:

$ sudo /opt/KasperskyOS-Community-Edition-<version>/common/radxa_prepare_sdcard_image.sh

# В следующей команде path_to_img – путь к файлу образа

# загрузочного носителя (этот путь выводится по окончании

# выполнения предыдущей команды), [X] – последний символ

# в имени блочного устройства для SD-карты.

$ sudo pv -L 32M path_to_img | sudo dd bs=64k of=/dev/sd[X] conv=fsync

Очистка flash памяти Radxa ROCK 3A

В некоторых модификациях Radxa ROCK 3A во флеш-памяти может находиться загрузчик, который несовместим с картой, подготовленной по инструкции выше.

Если при запуске примеров на Radxa ROCK 3A вы видите сообщение "SPL: failed to boot from all boot devices", то вам необходимо очистить флеш-память Radxa ROCK 3A перед запуском примеров.

Чтобы очистить флеш-память Radxa ROCK 3A:

1. Скачайте и установите утилиту rkdeveloptool.

   Инструкции по установке утилиты приведены в документации: https://docs.radxa.com/en/rock3/rock3a/low-level-dev/rkdeveloptool?host-os=debian#installation-for-rkdeveloptool

2. Скачайте загрузчик для взаимодействия с Radxa ROCK 3A: https://dl.radxa.com/rock3/images/loader/rk356x_spl_loader_ddr1056_v1.12.109_no_check_todly.bin
3. Переведите Radxa ROCK 3A в режим Maskrom:
   1. Отключите питание.
   2. Извлеките SD-карту (и модуль eMMC при наличии).
   3. Соедините USB-порт компьютера с портом ROCK 3A OTG (верхний порт USB3.0).

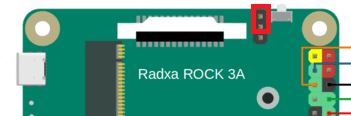

   4. Соедините пины Radxa ROCK 3A как показано на рисунке ниже и подайте питание на Radxa ROCK 3A.



   5. Разомкните пины, соединенные на предыдущем шаге.
   6. Убедитесь, что Radxa ROCK 3A находится в режиме Maskrom, выполнив в терминале следующую команду:

      $: rkdeveloptool ld

      DevNo=1 Vid=0x2207,Pid=0x350a,LocationID=104 Maskrom

4. Скопируйте на Radxa ROCK 3A загрузчик для инициализации оперативной памяти и подготовки среды прошивки, выполнив в терминале следующую команду:

   rkdeveloptool db rk356x_spl_loader_ddr1056_v1.12.109_no_check_todly.bin

5. Очистите флеш-память Radxa ROCK 3A, выполнив в терминале следующие команды:

   rkdeveloptool ef

   rkdeveloptool rd
