Работа приложения с балансировщиком нагрузки

При наличии нескольких узлов в кластере необходимо использовать внешний балансировщик для равномерного распределения нагрузки между узлами и обеспечения общей отказоустойчивости обработки пользовательского трафика. Балансировщик контролирует доступность отдельных узлов кластера и определяет, на какой сервер направить запрос на проверку в соответствии с заданным способом балансировки.

На каждом узле кластера имеется встроенный прокси-сервер, который используется для проверки пользовательского трафика по умолчанию. При такой схеме использования компьютеры пользователей подключаются к балансировщику, который обеспечивает перераспределение HTTP-запросов между узлами кластера. Принцип работы приложения с балансировщиком нагрузки представлен на рисунке ниже.

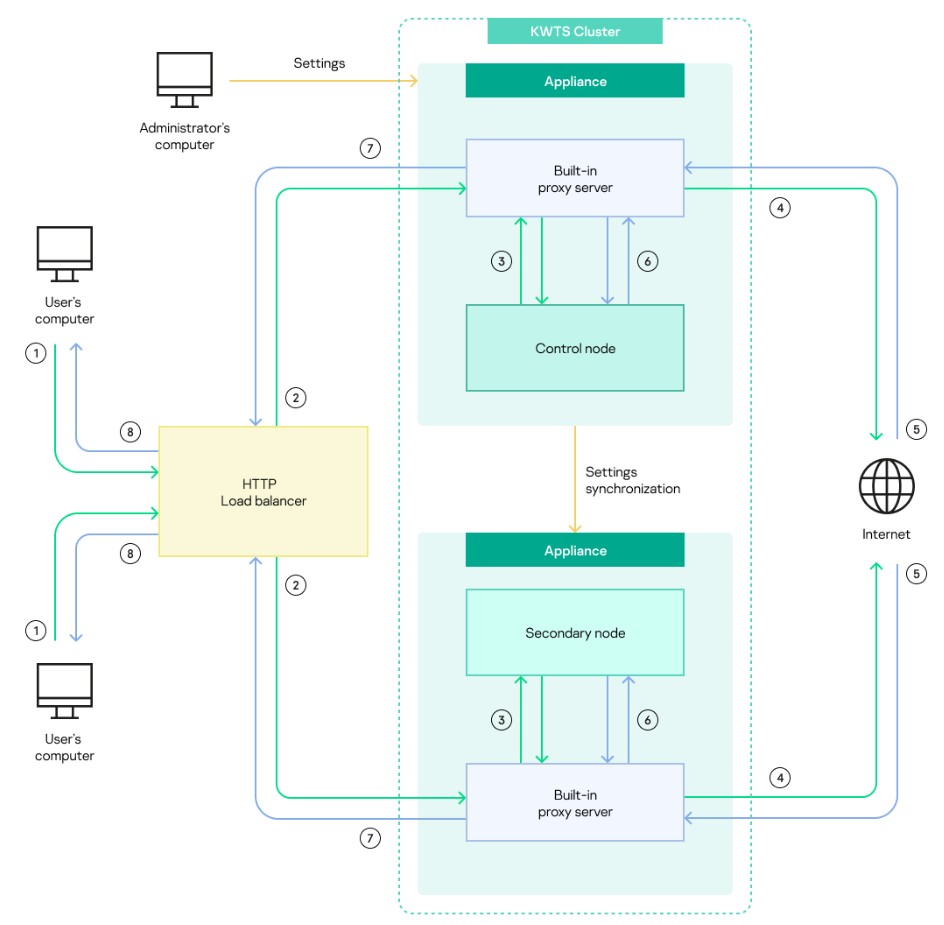

Схема подключения балансировщика при использовании встроенного прокси-сервера

Нумерация на рисунке соответствует следующим этапам обработки трафика:

1. Пользователь запрашивает доступ к веб-ресурсу. Этот запрос передается балансировщику нагрузки.
2. Балансировщик нагрузки выбирает узел кластера согласно заданному способу балансировки и передает этому узлу запрос пользователя.
3. Встроенный прокси-сервер выбранного узла принимает запрос и передает его ICAP-серверу приложения на проверку по правилам обработки трафика.
4. Если по результатам проверки доступ к веб-ресурсу разрешен, встроенный прокси-сервер отправляет запрос на веб-сервер в интернет.
5. Веб-сервер, на котором располагается запрашиваемый веб-ресурс, отправляет ответ встроенному прокси-серверу.
6. Встроенный прокси-сервер передает ответ веб-сервера ICAP-серверу приложения для проверки по правилам обработки трафика. Результат проверки возвращается на встроенный прокси-сервер.
7. Встроенный прокси-сервер передает ответ балансировщику нагрузки.
8. Балансировщик нагрузки направляет ответ на компьютер пользователя. В зависимости от заданных в приложении действий пользователю могут отобразиться следующие страницы:
   • Если доступ к веб-ресурсу разрешен, отображается запрошенная веб-страница.
   • Если доступ к веб-ресурсу запрещен, отображается страница блокировки.
   • Если было применено действие Перенаправить, отображается веб-страница, на которую выполнено перенаправление.
