Схема развертывания на нескольких узлах

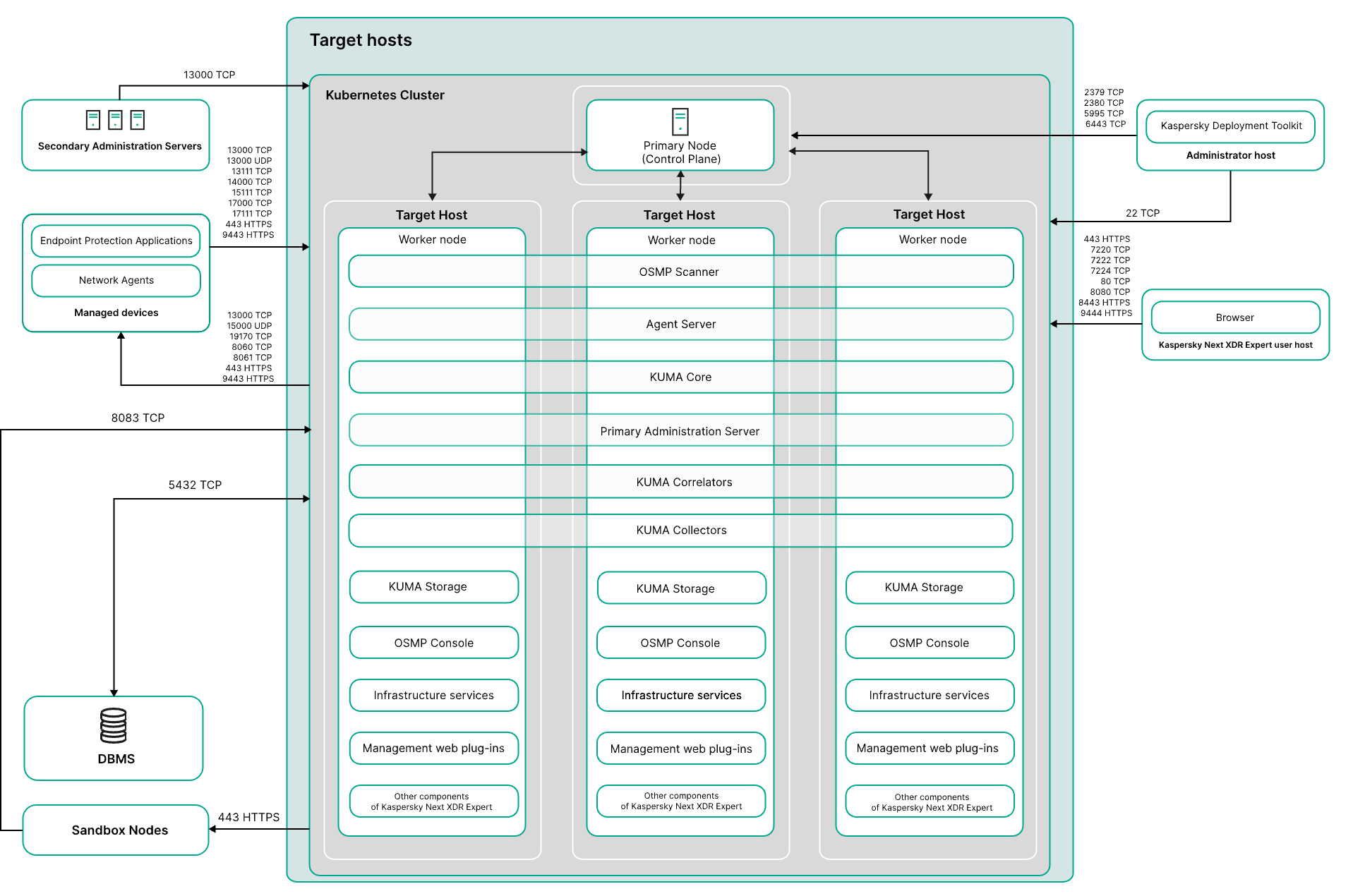

На рисунке ниже приведена схема развертывания приложения Kaspersky Symphony XDR на нескольких узлах.

На схеме распределение компонентов Kaspersky Symphony XDR по рабочим узлам показано в качестве примера. Фактическое распределение компонентов может отличаться.

Схема развертывания Kaspersky Symphony XDR на нескольких узлах

Схема развертывания Kaspersky Symphony XDR на нескольких узлах включает следующие основные компоненты:

• Устройство администратора. На этом устройстве администратор использует Kaspersky Deployment Toolkit для развертывания и управления кластером Kubernetes и Kaspersky Symphony XDR. Устройство администратора может находиться как вне кластера Kubernetes, так и внутри кластера. Если устройство администратора расположено внутри кластера, оно также будет действовать как целевое устройство, которое используется для работы компонентов Kaspersky Symphony XDR.
• Сервер СУБД. Для корректной работы компонентов Kaspersky Symphony XDR необходим сервер с установленной системой управления базами данных. Сервер СУБД не входит в кластер Kubernetes. Администратор устанавливает СУБД вручную на отдельные серверы вне кластера Kubernetes.
• Кластер Kubernetes. Кластер Kubernetes включает узел плоскости управления (также называемый управляющим узлом во время процедуры развертывания) и как минимум три рабочих узла. Количество управляющих и рабочих узлов может быть разным. Все компоненты Kaspersky Symphony XDR разворачиваются на рабочих узлах:
  • Главный Сервер администрирования. Ключевой компонент защиты конечных точек организации-клиента. Сервер администрирования обеспечивает централизованное развертывание и управление защитой конечных точек с помощью EPP-программ, а также позволяет контролировать состояние защиты конечных точек.

    Этот компонент разворачивается на одном рабочем узле без привязки к узлам. Планировщик Kubernetes выбирает рабочий узел на основе доступных ресурсов.

  • OSMP Scanner. Компонент, который выполняет проверку файлов с помощью Anti-Malware Engine, YARA и Sandbox, отправляет их на анализ и формирует отчеты.

    Этот компонент разворачивается на одном рабочем узле без привязки к узлам. Планировщик Kubernetes выбирает рабочий узел на основе доступных ресурсов.

  • Сервер агентов. Компонент отвечает за взаимодействие между OSMP и приложениями Endpoint Agent.

    Этот компонент разворачивается на одном рабочем узле без привязки к узлам. Планировщик Kubernetes выбирает рабочий узел на основе доступных ресурсов.

  • Ядро KUMA. Центральная часть компонента SIEM, на основе которого строятся все остальные сервисы и компоненты.

    Этот компонент разворачивается на одном рабочем узле без привязки к узлам. Планировщик Kubernetes выбирает рабочий узел на основе доступных ресурсов.

  • Консоль OSMP. Компонент, предоставляющий веб-интерфейс для OSMP.

    Этот компонент развернут на всех узлах кластера.

  • Веб-плагины управления. Компоненты, которые используются для удаленного администрирования приложений "Лаборатории Касперского" с помощью Консоли OSMP.

    Эти компоненты развернуты на всех узлах кластера.

  • Инфраструктурные сервисы и другие компоненты Kaspersky Symphony XDR. Дополнительные компоненты, которые обеспечивают централизованное управление активами, обмен данными, построение иерархии, аутентификацию и авторизацию, а также ряд других функций, таких как аудит действий, управление политиками безопасности и распространение обновлений. Эти компоненты развернуты на всех узлах кластера.
• Сервисы KUMA. Сервисы KUMA (коллекторы, корреляторы и хранилища) могут быть установлены полностью внутри кластера на рабочих узлах, полностью на отдельных узлах вне кластера Kubernetes или частично внутри и частично вне кластера Kubernetes. Количество целевых устройств для сервисов KUMA может отличаться. Сервисы KUMA создаются вручную администратором.

  На схеме сервисы KUMA полностью устанавливаются внутри кластера на рабочих узлах. В этом случае коллектор KUMA и коррелятор KUMA создаются вручную администратором и по умолчанию разворачиваются без привязки к узлам. На каждом узле вручную создается несколько хранилищ KUMA.

• Устройство пользователя с Kaspersky Symphony XDR. Пользовательское устройство, которое используется для входа в Консоль OSMP.
• Подчиненные Серверы администрирования (необязательно). Подчиненные Серверы администрирования используются для создания иерархии Серверов и дальнейшей интеграции с Endpoint Agent.
• Управляемые устройства. Клиентские устройства защищены Kaspersky Symphony XDR. На каждом управляемом устройстве установлен Агент администрирования и EPP-программа.
• Узлы Sandbox. Узел Sandbox, который может включать в себя один или несколько серверов, на которых работают компоненты Sandbox. Выделенный вычислительный ресурс, на котором размещаются изолированная среда выполнения и поддерживающие службы. Этот узел отвечает за анализ и обработку файлов, ссылок, URL и других объектов, которые попадают в защищаемую систему. Узел Sandbox работает независимо от кластера Kubernetes.

  Количество серверов Sandbox может изменяться в зависимости от загрузки. Администратор устанавливает Sandbox вручную на каждый сервер.

На схеме не отображены все порты, необходимые для успешного развертывания. Полный список портов приведен в статье Порты, используемые Kaspersky Symphony XDR.
