Настройка получения событий DNS-сервера с помощью агента ETW

Коннектор Event Tracing for Windows (далее также коннектор ETW) – это механизм ведения журнала событий, создаваемых приложениями и драйверами на DNS-сервере. Вы можете использовать коннектор ETW для устранения ошибок при разработке, а также для поиска вредоносной активности.

Использование коннектора ETW оказывает незначительное влияние на производительность DNS-сервера. Например, DNS-сервер, который работает на современном оборудовании и получает до 100 000 запросов в секунду (англ. queries per second, QPS), может испытывать снижение производительности на 5% при использовании коннектора ETW. Если DNS-сервер получает до 50 000 запросов в секунду, снижение производительности не наблюдается. Мы рекомендуем следить за производительностью DNS-сервера при использовании коннектора ETW вне зависимости от количества запросов в секунду.

По умолчанию вы можете использовать коннектор ETW на операционной системе Windows Server, начиная с версии Windows Server 2016. Коннектор ETW также поддерживается версией Windows Server 2012 R2, если установлено исправление для ведения журнала событий и аудита изменений. Исправление доступно на сайте службы технической поддержки Microsoft.

Коннектор ETW состоит из следующих компонентов:

• Поставщики или провайдеры (англ. providers) – элементы системы, которые генерируют события и отправляют их коннектору ETW. Например, поставщиками могут быть ядра Windows или драйвера устройств. При работе с кодом разработчикам нужно указать, какие события поставщики отправляют коннектору ETW. Событием может быть выполнение важной с точки зрения разработчика функции, например функции, которая открывает доступ к Security Account Manager (SAM).
• Потребители (англ. consumers) – программные системы, получают от коннектора ETW события, сгенерированные поставщиками, после чего используют эти события. Например, потребителем может быть LogAnalyzer.
• Контроллеры (англ. controllers) – программы, которые управляют взаимодействием между поставщиками и потребителями. Например, контроллерами могут быть утилиты Logman или Wevtutil. Поставщики регистрируются в контроллере для отправки событий потребителям. Контроллер может включить или выключить поставщика. Если поставщик выключен, он не генерирует события.

Для установки связи между поставщиками и потребителями контроллеры используют сессии трассировки. Сессии трассировки также используются для фильтрации данных по указанным параметрам, так как потребителям могут требоваться разные события.

Настройка получения событий DNS-сервера с помощью коннектора ETW состоит из следующих этапов:

1. Настройка на стороне Windows.
2. Создание коллектора LogAnalyzer.

   При создании коллектора LogAnalyzer выполните следующие действия:

   1. На 2-м шаге мастера установки коллектора выполните следующие действия:
      1. В раскрывающемся списке Тип выберите тип коннектора tcp. Вы также можете указать тип коннектора http и другие типы коннектора с верификацией для защищенной отправки.
      2. В поле URL введите FQDN и номер порта, на котором коллектор LogAnalyzer будет ожидать соединения от агента LogAnalyzer. Вы можете указать номер любого из незанятых портов.
      3. В поле Разделитель введите \n.
   2. На 3-м шаге мастера установки коллектора в раскрывающемся списке Нормализатор выберите нормализатор. Мы рекомендуем выбрать предустановленный расширенный нормализатор для событий Windows [OOTB] Microsoft DNS ETW logs json.
   3. На 7-м шаге мастера установки коллектора добавьте точку назначения с типом Хранилище для хранения событий.
   4. На 8-м шаге мастера установки коллектора нажмите на кнопку Сохранить и создать сервис, после чего в нижней части окна скопируйте команду для установки коллектора LogAnalyzer на сервере.
3. Установка коллектора LogAnalyzer на сервере.

   Выполните следующие действия:

   1. Подключитесь к интерфейсу командной строки LogAnalyzer, используя учетную запись пользователя с правами root.
   2. Установите коллектор LogAnalyzer, выполнив команду, которую вы скопировали на 8-м шаге мастера установки коллектора.
   3. Если вы хотите добавить порт коллектора LogAnalyzer в исключения межсетевого экрана и обновить параметры межсетевого экрана, выполните команды:
      1. firewall-cmd --add-port=<номер порта коллектора>/tcp –permanent
      2. firewall-cmd --reload

   Коллектор LogAnalyzer будет установлен, и статус сервиса коллектора LogAnalyzer изменится на зеленый в веб-интерфейсе LogAnalyzer.

4. Создание агента LogAnalyzer.

   При создании агента LogAnalyzer выполните следующие действия:

   1. Выберите вкладку Подключение 1.
   2. В блоке параметров Коннектор раскрывающемся списке Коннектор выберите Создать и укажите следующие параметры:
      1. В раскрывающемся списке Тип выберите тип коннектора etw.
      2. В поле Имя сессии введите имя поставщика, которое вы указали при настройке получения событий DNS-сервера с помощью коннектора ETW на стороне Windows.
   3. В блоке параметров Точки назначения в раскрывающемся списке Точка назначения выберите Создать и укажите следующие параметры:
      1. В раскрывающемся списке Тип выберите тип точки назначения tcp.
      2. В поле URL введите FQDN и номер порта, на котором коллектор LogAnalyzer будет ожидать соединения от агента LogAnalyzer. Введенное значение должно совпадать со значением, которое вы указали на 2-м шаге мастера установки коллектора.
   4. Выберите вкладку Дополнительные параметры и в поле Размер дискового буфера введите 1073741824.
5. Создание сервиса агента LogAnalyzer.

   Вам нужно скопировать идентификатор созданного сервиса агента LogAnalyzer. Для этого нажмите на правую кнопку мыши рядом с сервисом агента LogAnalyzer и в контекстном меню выберите пункт Копировать идентификатор.

6. Создание учетной записи для агента LogAnalyzer.

   Создайте доменную или локальную учетную запись Windows для запуска агента LogAnalyzer и обеспечения доступа к чтению аналитического журнала. Вам нужно добавить созданную учетную запись в группу пользователей Пользователи журналов производительности (англ. Performance Log Users group), а также назначить этой учетной записи право Вход в качестве службы (англ. Log on as a service).

7. Установка агента LogAnalyzer на Windows-сервере.

   Вам нужно установить агент LogAnalyzer на Windows-сервере, который будет обеспечивать прием событий от поставщика. Для этого выполните следующие действия:

   1. Добавьте FQDN сервера LogAnalyzer Core в файл hosts на Windows-сервере, либо на DNS-сервер.
   2. Создайте директорию C:\Users\<имя пользователя>\Desktop\KUMA на Windows-сервере.

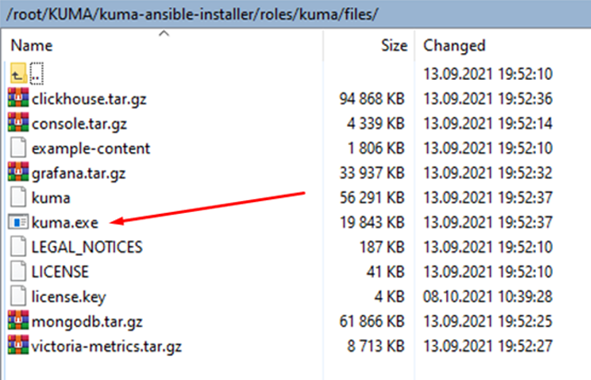

   3. Скопируйте файл kuma.exe из архива пакетов установки LogAnalyzer в директорию C:\Users\<имя пользователя>\Desktop\KUMA.



   4. Запустите командную строку от имени администратора.
   5. Перейдите в директорию C:\Users\<имя пользователя>\Desktop\KUMA и выполните команду:

      C:\Users\<имя пользователя>\Desktop\KUMA>kuma.exe agent --core https://<DOMAIN-NAME-KUMA-CORE-Server>:7210 --id <идентификатор сервиса агента LogAnalyzer>

      В веб-интерфейсе LogAnalyzer в разделе Ресурсы → Активные сервисы убедитесь, что сервис агента LogAnalyzer был запущен и его статус изменился на зеленый, после чего прервите выполнение команды.

   6. Запустите установку агента LogAnalyzer одним из следующих способов:
      • Если вы хотите запустить установку агента LogAnalyzer с использованием доменной учетной записи, выполните команду:

        C:\Users\<имя пользователя>\Desktop\KUMA>kuma.exe agent --core https://<DOMAIN-NAME-KUMA-CORE-Server>:7210 --id <идентификатор сервиса агента LogAnalyzer> --user <домен>\<имя учетной записи для агента LogAnalyzer> --install

      • Если вы хотите запустить установку агента с использованием локальной учетной записи, выполните команду:

        C:\Users\<имя пользователя>\Desktop\KUMA>kuma.exe agent --core https://<DOMAIN-NAME-KUMA-CORE-Server>:7210 --id <идентификатор сервиса агента LogAnalyzer> --user <имя учетной записи для агента LogAnalyzer> --install

      Вам потребуется ввести пароль учетной записи для агента LogAnalyzer.

   На Windows-сервере будет установлен сервис KUMA Windows Agent <идентификатор сервиса агента LogAnalyzer>. Если в веб-интерфейсе LogAnalyzer в разделе Ресурсы → Активные сервисы сервис агента LogAnalyzer не запущен и имеет красный статус, вам нужно убедиться в доступности портов 7210, а также порта коллектора Windows по направлению от агента LogAnalyzer к коллектору LogAnalyzer.

   Для удаления сервиса агента LogAnalyzer на Windows-сервере выполните команду:

   C:\Users\<имя пользователя>\Desktop\KUMA>kuma.exe agent --id <идентификатор сервиса агента LogAnalyzer> --uninstall

8. Проверка поступления событий DNS-сервера в коллектор LogAnalyzer.

   Вы можете проверить, что настройка получения событий DNS-сервера с помощью коннектора ETW выполнена правильно, в разделе веб-интерфейса LogAnalyzer Поиск связанных событий.
