Настройка отображения устройств в топологии транспортного сервиса

Вы можете настроить отображение устройств в топологии транспортных сервисов P2P, P2M и M2M.

Чтобы настроить отображение устройств в топологии транспортного сервиса:

1. В дополнительном меню настройки веб-интерфейса перейдите в один из следующих разделов:
   • P2P.
   • P2M.
   • M2M.
2. Нажмите на кнопку Управление рядом с требуемым транспортным сервисом и в раскрывающемся списке выберите Топология.

   Откроется окно с топологией выбранного транспортного сервиса.

3. При необходимости изменить взаимное расположение устройств CPE в топологии используйте кнопки справа вверху:
   • Вручную – вы можете вручную изменить взаимное расположение устройств CPE.
   • Автоматически – вы можете выбрать одно из значений в раскрывающемся списке, чтобы топология транспортного сервиса была сгенерирована автоматически:

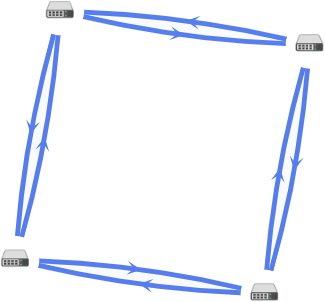

     • Физическая симуляция – устройства CPE на схеме располагаются примерно в соответствии с их реальным расположением относительно друг-друга. Например:

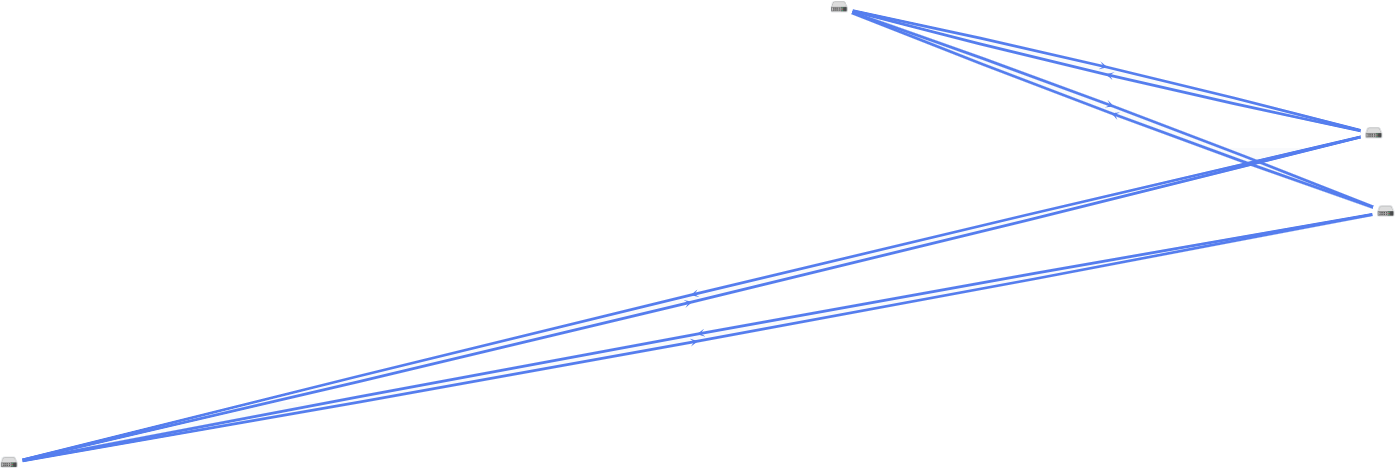

     • Случайно – устройства CPE располагаются случайным образом. Например:

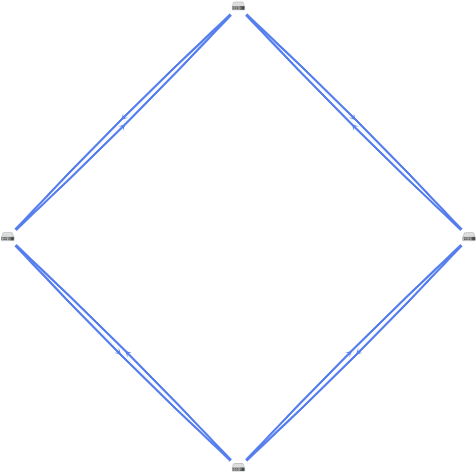

     • Кольцо – устройства CPE располагаются в соответствии с топологией кольцо. Например:



     • Горизонательно – устройства CPE располагаются горизонтально (в ширину). Например:

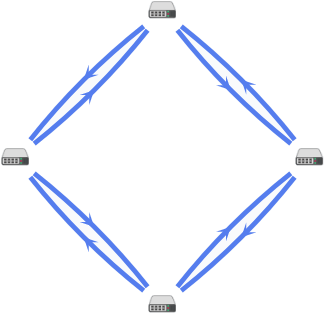

     • Концентрически – устройства CPE располагаются концентрически. Например:



     • Решетка – устройства CPE располагаются в соответствии с топологией решетка. Например:



4. Отобразите подписи к устройствам CPE, установив следующие флажки:
   • Имя.
   • IP-адрес.

   По умолчанию флажки сняты.

5. Отобразите туннели, используемые в сегменте из двух устройств CPE, установив флажок Сегменты и выбрав требуемые устройства в раскрывающихся списках снизу или на схеме. По умолчанию флажок снят.
6. Отобразите окно с кнопками управления и дополнительной информацией об устройстве CPE или туннеле, нажав на значок устройства или туннеля.
