Коннектор Event Tracing for Windows

Коннектор Event Tracing for Windows (далее также коннектор ETW) – это механизм ведения журнала событий, создаваемых приложениями и драйверами на DNS-сервере. Вы можете использовать коннектор ETW для устранения ошибок при разработке, а также для поиска вредоносной активности.

Использование коннектора ETW оказывает незначительное влияние на производительность DNS-сервера. Например, DNS-сервер, который работает на современном оборудовании и получает до 100 000 запросов в секунду (англ. queries per second, QPS), может испытывать снижение производительности на 5% при использовании коннектора ETW. Если DNS-сервер получает до 50 000 запросов в секунду, снижение производительности не наблюдается. Мы рекомендуем следить за производительностью DNS-сервера при использовании коннектора ETW вне зависимости от количества запросов в секунду.

По умолчанию вы можете использовать коннектор ETW на операционной системе Windows Server, начиная с версии Windows Server 2016. Коннектор ETW также поддерживается версией Windows Server 2012 R2, если установлено исправление для ведения журнала событий и аудита изменений. Исправление доступно на сайте службы технической поддержки Microsoft.

Коннектор ETW состоит из следующих компонентов:

• Поставщики или провайдеры (англ. providers) – элементы системы, которые генерируют события и отправляют их коннектору ETW. Например, поставщиками могут быть ядра Windows или драйвера устройств. При работе с кодом разработчикам нужно указать, какие события поставщики отправляют коннектору ETW. Событием может быть выполнение важной с точки зрения разработчика функции, например функции, которая открывает доступ к Security Account Manager (SAM).
• Потребители (англ. consumers) – программные системы, получают от коннектора ETW события, сгенерированные поставщиками, после чего используют эти события. Например, потребителем может быть KUMA.
• Контроллеры (англ. controllers) – программы, которые управляют взаимодействием между поставщиками и потребителями. Например, контроллерами могут быть утилиты Logman или Wevtutil. Поставщики регистрируются в контроллере для отправки событий потребителям. Контроллер может включить или выключить поставщика. Если поставщик выключен, он не генерирует события.

Для установки связи между поставщиками и потребителями контроллеры используют сессии трассировки. Сессии трассировки также используются для фильтрации данных по указанным параметрам, так как потребителям могут требоваться разные события.

Настройка получения событий DNS-сервера с помощью коннектора ETW состоит из следующих этапов:

Настройка на стороне Windows

Чтобы настроить получение событий DNS-сервера с помощью коннектора ETW на стороне Windows:

1. Запустите Просмотр событий (англ. Event viewer), выполнив команду:

   eventvwr.msc

2. В открывшемся окне перейдите в директорию Журналы приложений и служб → Microsoft → Windows → DNS-Server.
3. Откройте контекстное меню директории DNS-Server и выберите пункт Вид → Отобразить аналитический и отладочный журналы.

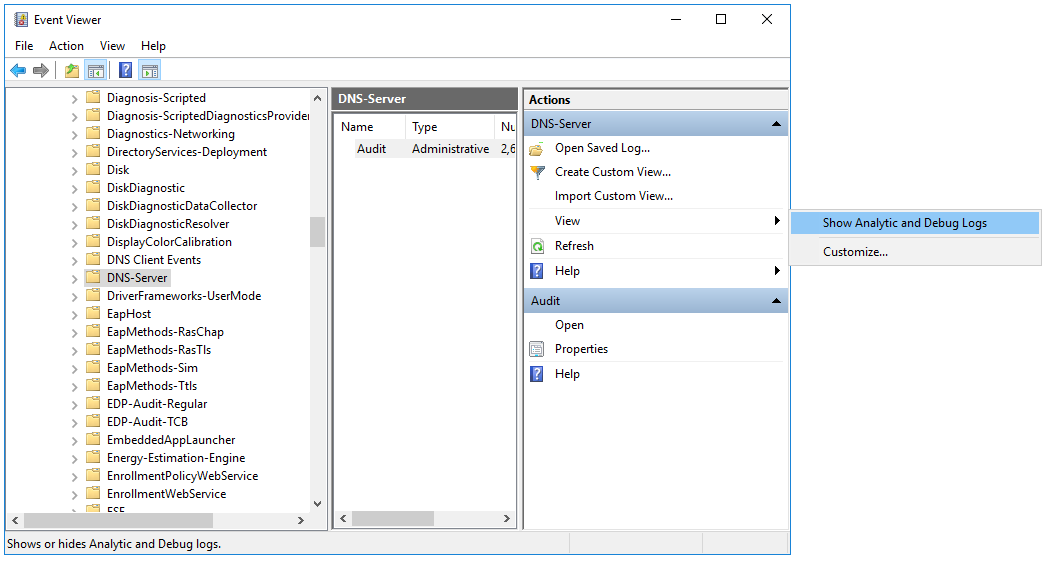

   Отображение аналитического и отладочного журнала

   Отобразится отладочный журнал Audit и аналитический журнал Analytical.

4. Настройте аналитический журнал:
   1. Откройте контекстное меню аналитического журнала Analytical и выберите пункт Свойства.

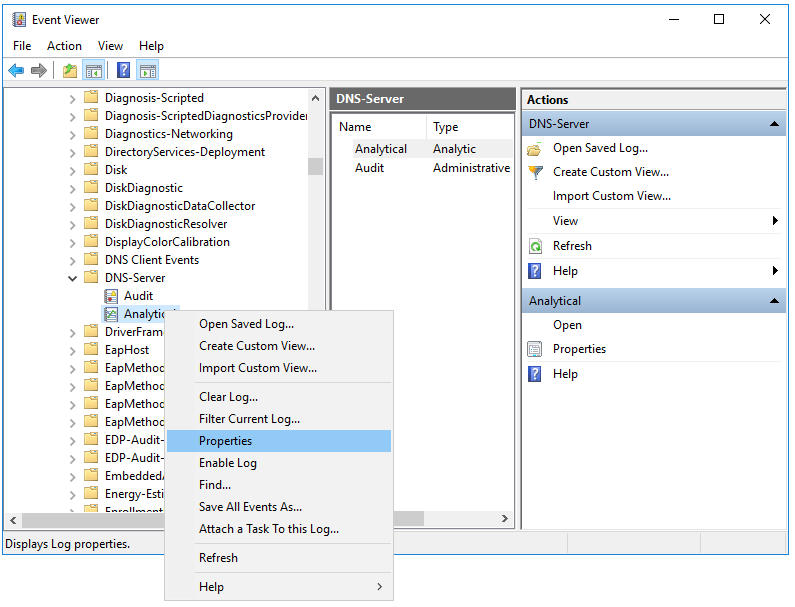

   Переход в свойства аналитического журнала Analytical

   1. В открывшемся окне убедитесь, что в поле Макс. размер журнала (КБ) указано значение 1048576.

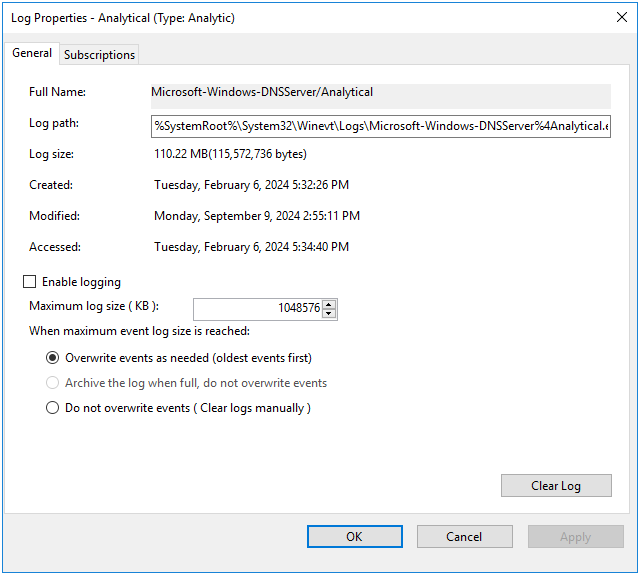

   Свойства аналитического журнала Analytical

   1. Установите флажок Включить ведение журнала и в открывшемся окне подтверждения нажмите на кнопку ОК.

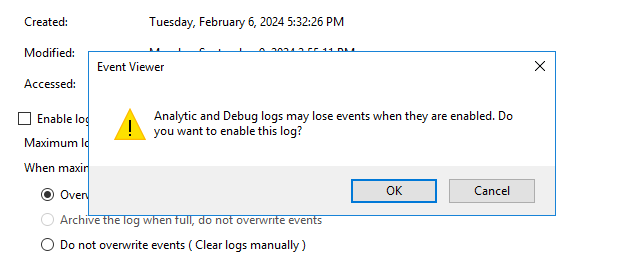

   Окно подтверждения

   Параметры аналитического журнала должны быть настроены следующим образом:

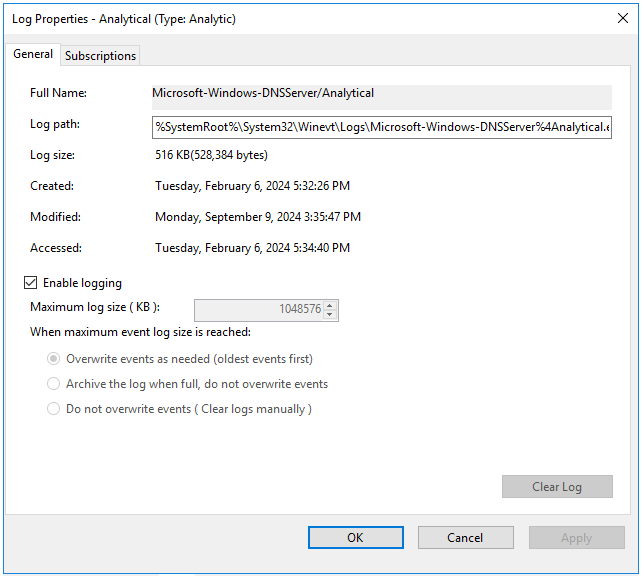

   Проверка корректности параметров аналитического журнала Analytical

   1. Нажмите на кнопку Применить, после чего нажмите на кнопку ОК.

      Отобразится уведомление об ошибке.

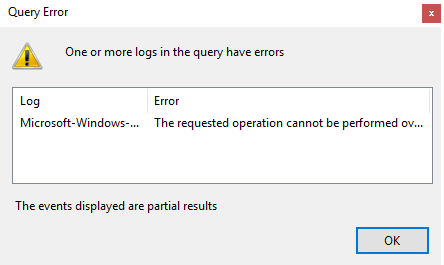

   Окно ошибки

   При включенной ротации аналитического журнала события не отображаются. Для просмотра событий в панели Действия нажмите на кнопку Остановить журнал.

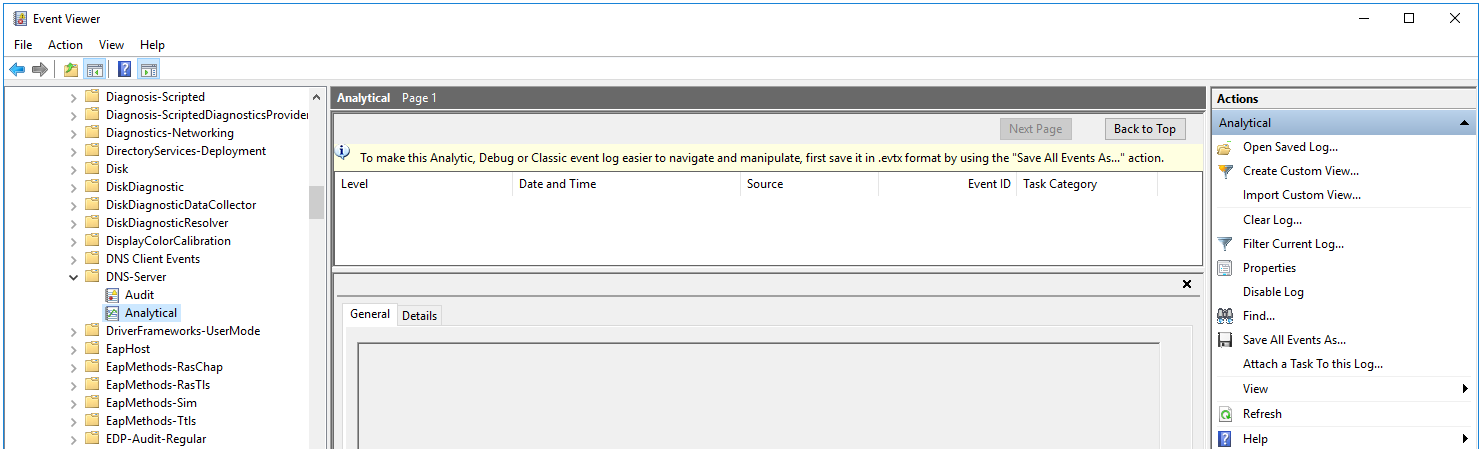

   Остановка журнала

5. Запустите Управление компьютером (англ. Computer management) от имени администратора.
6. В открывшемся окне перейдите в директорию Служебные программы → Производительность → Сеансы отслеживания событий запуска.

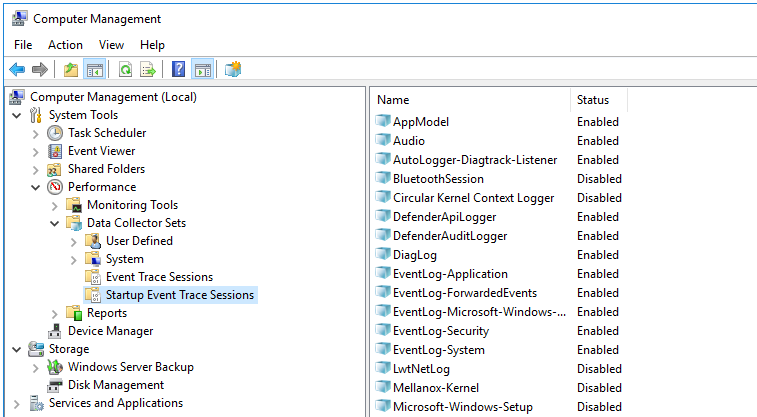

   Управление компьютером

7. Создайте поставщика:
   1. Откройте контекстное меню директории Сеансы отслеживания событий запуска и выберите пункт Создать → Группа сборщиков данных.

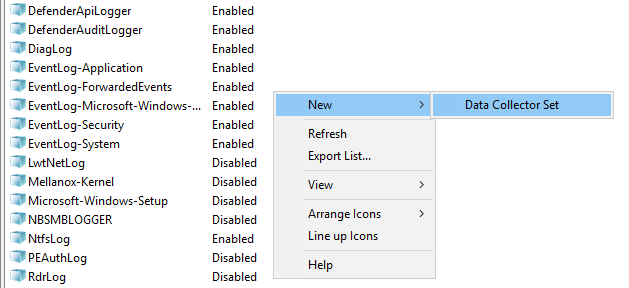

   Создание группы сборщиков данных

   1. В открывшемся окне введите имя поставщика и нажмите на кнопку Далее.

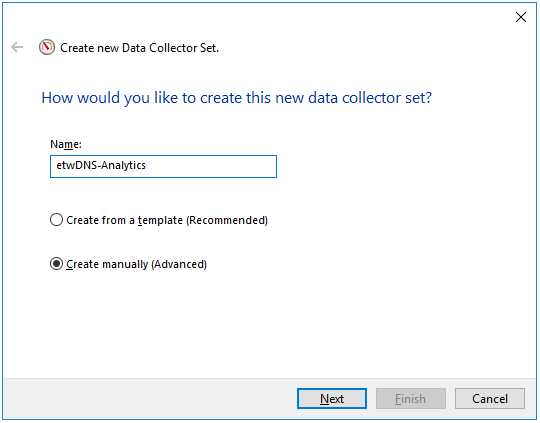

   Ввод имени поставщика

   1. Нажмите на кнопку Добавить... и в открывшемся окне выберите поставщика Microsoft-Windows-DNSServer.

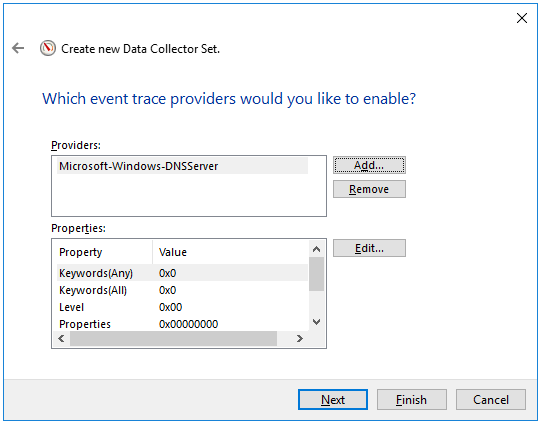

   Выбор поставщика

   Агент KUMA с коннектором ETW работает только с System.Provider.Guid: {EB79061A-A566-4698-9119-3ED2807060E7} - Microsoft-Windows-DNSServer.

   1. Дважды нажмите на кнопку Далее, после чего нажмите на кнопку Готово.
8. Откройте контекстное меню созданного поставщика и выберите пункт Запустить как сеанс отслеживания событий.

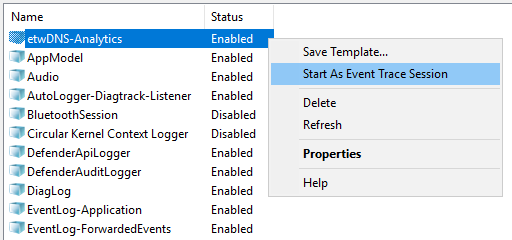

   Запуск поставщика

9. Перейдите в директорию Сеансы отслеживания событий.

   Отобразятся сеансы отслеживания событий.

10. Откройте контекстное меню созданного сеанса отслеживания событий и выберите пункт Свойства.
11. В открывшемся окне выберите вкладку Сеансы отслеживания и в раскрывающемся списке Режим потока выберите Режим реального времени.

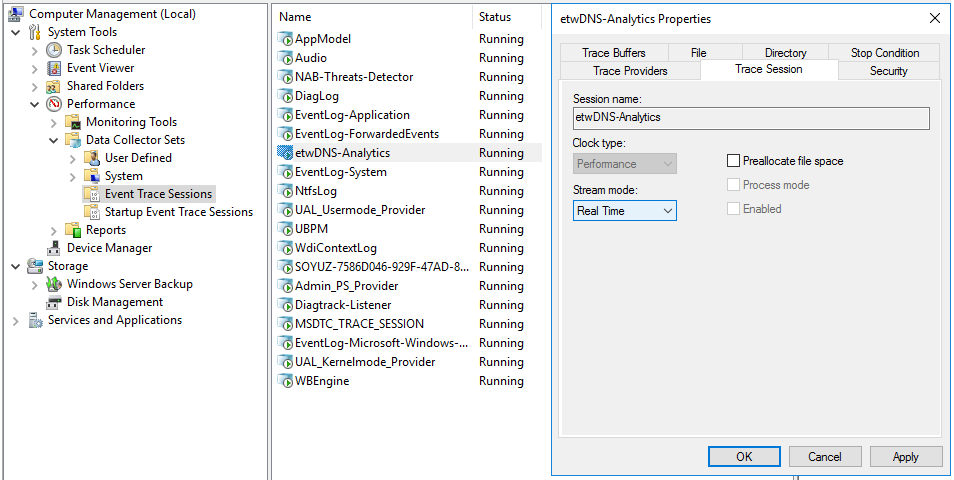

    Настройка режима потока

12. Нажмите на кнопку Применить, после чего нажмите на кнопку ОК.

Настройка получения событий DNS-сервера с помощью коннектора ETW будет завершена.

Создание коллектора KUMA для получения событий DNS-сервера с помощью коннектора ETW

При создании коллектора KUMA выполните следующие действия:

1. На шаге 2 мастера установки коллектора выполните следующие действия:
   1. В раскрывающемся списке Тип выберите тип коннектора tcp или http.
   2. В поле URL введите FQDN и номер порта, на котором коллектор KUMA будет ожидать соединения от агента KUMA. Вы можете указать номер любого из незанятых портов.
   3. В поле Разделитель введите \n.
2. На шаге 3 мастера установки коллектора в раскрывающемся списке Нормализатор выберите нормализатор. Мы рекомендуем выбрать предустановленный расширенный нормализатор для событий Windows [OOTB] Microsoft DNS ETW logs json.
3. На шаге 7 мастера установки коллектора добавьте точку назначения с типом Хранилище для хранения событий. Если вы планируете использовать корреляцию по событиям, вам также нужно добавить точку назначения с типом Коррелятор.
4. На шаге 8 мастера установки коллектора нажмите на кнопку Сохранить и создать сервис, после чего в нижней части окна скопируйте команду для установки коллектора KUMA на сервере.

Установка коллектора KUMA в сетевой инфраструктуре

1. Подключитесь к интерфейсу командной строки KUMA, используя учетную запись пользователя с правами root.
2. Установите коллектор KUMA, выполнив команду, которую вы скопировали на 8-м шаге мастера установки коллектора.
3. Если вы хотите добавить порт коллектора KUMA в исключения межсетевого экрана и обновить параметры межсетевого экрана, выполните команды:

   firewall-cmd --add-port=<номер порта коллектора>/tcp –permanent

   firewall-cmd --reload

Коллектор KUMA будет установлен, и статус сервиса коллектора KUMA изменится на зеленый в веб-интерфейсе Kaspersky SIEM.

Создание агента KUMA

При создании агента KUMA выполните следующие действия:

1. Выберите вкладку Подключение 1.
2. В блоке параметров Коннектор раскрывающемся списке Коннектор выберите Создать и укажите следующие параметры:
   1. В раскрывающемся списке Тип выберите тип коннектора etw.
   2. В поле Имя сессии введите имя поставщика, которое вы указали при настройке получения событий DNS-сервера с помощью коннектора ETW на стороне Windows.
3. В блоке параметров Точки назначения в раскрывающемся списке Точка назначения выберите Создать и укажите следующие параметры:
   1. В раскрывающемся списке Тип выберите тип точки назначения tcp.
   2. В поле URL введите FQDN и номер порта, на котором коллектор KUMA будет ожидать соединения от агента KUMA. Введенное значение должно совпадать со значением, которое вы указали на шаге 2 мастера установки коллектора.
4. Выберите вкладку Дополнительные параметры и в поле Размер дискового буфера введите:

   1073741824

Создание сервиса агента KUMA

Вам нужно скопировать идентификатор созданного сервиса агента KUMA в разделе Ресурсы → Активные сервисы. Для этого нажмите на правую кнопку мыши рядом с сервисом агента KUMA и в контекстном меню выберите пункт Копировать идентификатор.

Создание учетной записи для агента KUMA

Создайте доменную или локальную учетную запись Windows для запуска агента KUMA и обеспечения доступа к чтению аналитического журнала. Вам нужно добавить созданную учетную запись в группу пользователей Пользователи журналов производительности (англ. Performance Log Users group), а также назначить этой учетной записи право Вход в качестве службы (англ. Log on as a service).

Установка агента KUMA на Windows-сервере

Вам нужно установить агент KUMA на Windows-сервере, который будет обеспечивать прием событий от поставщика. Для этого выполните следующие действия:

1. Добавьте FQDN сервера Ядра KUMA в файл hosts на Windows-сервере либо на DNS-сервер.
2. Создайте папку C:\Users\<имя пользователя>\Desktop\KUMA на Windows-сервере.

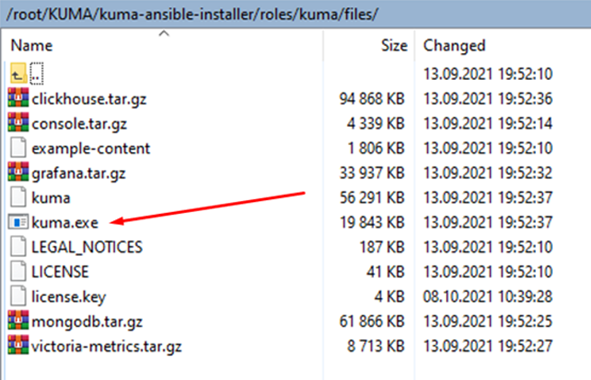

3. Скопируйте файл kuma.exe из архива пакетов установки KUMA в папку C:\Users\<имя пользователя>\Desktop\KUMA.



4. Запустите командную строку от имени администратора.
5. Перейдите в папку C:\Users\<имя пользователя>\Desktop\KUMA и выполните команду:

   C:\Users\<имя пользователя>\Desktop\KUMA>kuma.exe agent --core https://<DOMAIN-NAME-KUMA-CORE-Server>:7210 --id <идентификатор сервиса агента KUMA>

   В веб-интерфейсе Kaspersky SIEM в разделе Ресурсы → Активные сервисы убедитесь, что сервис агента KUMA был запущен и его статус изменился на зеленый, после чего прервите выполнение команды.

6. Запустите установку агента KUMA одним из следующих способов:
   • Если вы хотите запустить установку агента KUMA с использованием доменной учетной записи, выполните команду:

     C:\Users\<имя пользователя>\Desktop\KUMA>kuma.exe agent --core https://<DOMAIN-NAME-KUMA-CORE-Server>:7210 --pair.fingerprint <идентификатор отпечатка CA-сертификата Ядра KUMA> --id <идентификатор сервиса агента KUMA> --user <домен>\<имя учетной записи для агента KUMA> --install

   • Если вы хотите запустить установку агента с использованием локальной учетной записи, выполните команду:

     C:\Users\<имя пользователя>\Desktop\KUMA>kuma.exe agent --core https://<DOMAIN-NAME-KUMA-CORE-Server>:7210 --pair.fingerprint <идентификатор отпечатка CA-сертификата Ядра KUMA> --id <идентификатор сервиса агента KUMA> --user <имя учетной записи для агента KUMA> --install

     где:

     <идентификатор отпечатка CA-сертификата Ядра KUMA> - идентификатор отпечатка CA-сертификата, используемый для проверки подлинности при подключении сервиса.

     Параметр --pair.fingerprint является необязательным. При создании сервиса KUMA автоматически добавляет этот параметр в команду установки и указывает идентификатор отпечатка.
     Вы можете выполнить установку сервиса без указания параметра --pair.fingerprint. В этом случае KUMA использует значение insecure по умолчанию, что не обеспечивает проверку подлинности CA-сертификата Ядра KUMA при установлении соединения. Если используется значение insecure, обновление отпечатка после перевыпуска CA-сертификата не требуется.

     Для обеспечения проверки подлинности CA-сертификата Ядра KUMA рекомендуется не удалять параметр --pair.fingerprint с идентификатором отпечатка при установке сервиса. При перевыпуске CA-сертификата необходимо скопировать новый отпечаток сертификата в веб-интерфейсе и перезапустить сервис с обновленным значением параметра.

   Вам потребуется ввести пароль учетной записи для агента KUMA.

   На Windows-сервере будет установлен сервис KUMA Windows Agent <идентификатор сервиса агента KUMA>. Если в веб-интерфейсе Kaspersky SIEM в разделе Ресурсы → Активные сервисы сервис агента KUMA не запущен и имеет красный статус, вам нужно убедиться в доступности портов 7210, а также порта коллектора Windows по направлению от агента KUMA к коллектору KUMA.

   Для удаления сервиса агента KUMA на Windows-сервере выполните команду:

   C:\Users\<имя пользователя>\Desktop\KUMA>kuma.exe agent --id <идентификатор сервиса агента KUMA> --uninstall

Проверка поступления событий DNS-сервера в коллектор KUMA

Вы можете проверить, что настройка получения событий DNS-сервера с помощью коннектора ETW выполнена правильно, выполнив поиск связанных событий в веб-интерфейсе Kaspersky SIEM.
