Интерфейс решения

06 мая 2026

ID 240002

Управление Kaspersky SD-WAN осуществляется с помощью веб-интерфейса оркестратора. Отображающиеся в меню разделы можно использовать для настройки компонентов решения. Когда вы переходите в раздел, отображается дополнительное меню с подразделами в свернутом виде. Вам нужно навести курсор мыши на значок одного из подразделов, чтобы снова развернуть меню. Вы можете нажать на значок разворачивания расширение панели навигации , чтобы выключить функцию автоматического сворачивания меню.

Поддерживается два варианта веб-интерфейса оркестратора:

Портал администратора – предоставляет администраторам полный доступ к управлению компонентами решения.
Портал самообслуживания – предоставляет тенантам доступ к управлению развернутыми для них экземплярами SD-WAN.

Администраторы могут войти на портал самообслуживания тенанта.

Портал администратора

Меню портала администратора изображено на рисунке ниже.

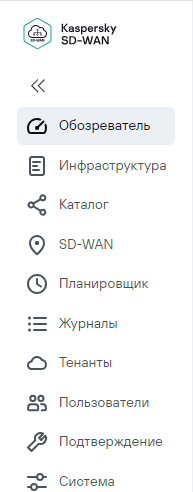

navigation_panel_2

Меню портала администратора

Раздел

Описание

Обозреватель

Информация о текущем состоянии компонентов решения, таких как устройства CPE, а также виртуальные и физические сетевые функции.

Инфраструктура

Инфраструктура организации. В этом разделе вы можете настроить следующие компоненты:

Каталог

Шаблоны сетевых сервисов для централизованной настройки сетевых сервисов.

SD-WAN

CPE – устройства CPE для передачи трафика.
Шаблоны CPE – шаблоны CPE для централизованной настройки устройств CPE.
Шаблоны межсетевого экрана – шаблоны межсетевого экрана для централизованной настройки межсетевого экрана на устройствах CPE.
Зоны межсетевого экрана – зоны межсетевого экрана для сетевых интерфейсов и подсетей устройств CPE.
Шаблоны NetFlow – шаблоны NetFlow для отслеживания информации о пакетах трафика на устройствах CPE.
Справочники APN – список справочников для автоматической конфигурации APN для интерфейсов с типом QMI на устройствах CPE.
IPAM – диапазоны IP-адресов и подсетей для устройств CPE.
Прошивка – прошивки устройств CPE.
Сертификаты – сертификаты устройств CPE.
Экземпляры SD-WAN – развернутые экземпляры SD-WAN.
Шаблоны экземпляров SD-WAN – шаблоны экземпляра SD-WAN для централизованной настройки и развертывания экземпляров SD-WAN.
Пулы экземпляров SD-WAN – пулы экземпляров SD-WAN.
Шаблоны UNI – шаблоны UNI для централизованного создания UNI на устройствах CPE.

Планировщик

Задачи, которые будут выполнены позже.

Журналы

Журналы компонентов решения, таких как устройства CPE, а также виртуальные и физические сетевые функции.

Тенанты

Тенанты решения.

Пользователи

Пользователи решения. В этом разделе вы можете настроить следующие компоненты:

Подтверждение

Запросы на подтверждение действий пользователей.

Система

Мониторинг – параметры Zabbix-сервера для мониторинга компонентов решения.
Оповещения – параметры отправки уведомлений пользователям на электронную почту.
Журнал оркестратора – уровень детализации журналов Docker-контейнеров.
Пользовательские сеансы – параметры пользовательских сеансов.
API – API оркестратора.
Другое – дополнительные параметры.

Контроллер имеет отдельное меню настройки (см. рисунок ниже). Более подробно меню настройки контроллера описано в статье Просмотр информации об узлах контроллера.

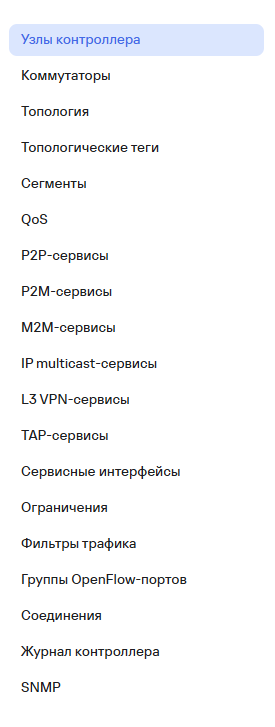

Controller_config_menu_2

Меню настройки контроллера на портале администратора

Раздел

Описание

Узлы контроллера

Информация о текущем состоянии узлов контроллера.

Коммутаторы

Дополнительные параметры устройств CPE и коммутаторов.

Топология

Графическая топология экземпляра SD-WAN.

Топологические теги

Топологические теги для построения соединений между устройствами CPE.

Сегменты

Сегменты, образованные из устройств CPE и коммутаторов.

QoS

Параметры качества обслуживания. В этом разделе вы можете настроить следующие компоненты:

P2P-сервисы

Транспортные сервисы Point-to-Point.

P2M-сервисы

Транспортные сервисы Point-to-Multipoint.

M2M-сервисы

Транспортные сервисы Multipoint-to-Multipoint.

IP multicast-сервисы

Транспортные сервисы IP multicast.

L3 VPN-сервисы

Транспортные сервисы L3 VPN.

TAP-сервисы

TAP-сервисы (Test Access Point) для зеркалирования трафика.

Сервисные интерфейсы

Сервисные интерфейсы устройств CPE и коммутаторов.

Ограничения

Ограничения Manual-TE и пороговые ограничения для обеспечения качества обслуживания.

Фильтры трафика

Фильтры трафика для обеспечения качества обслуживания.

Группы OpenFlow-портов

Группы OpenFlow-портов.

Соединения

Соединения между устройствами CPE и коммутаторами, а также соединения между устройствами CPE.

Журналы

Уровень детализации журналов Docker-контейнеров.

SNMP

Параметры мониторинга устройств CPE, а также виртуальных сетевых функций и физических сетевых функций с помощью протокола SNMP.

Портал самообслуживания

Меню портала самообслуживания изображено на рисунке ниже.

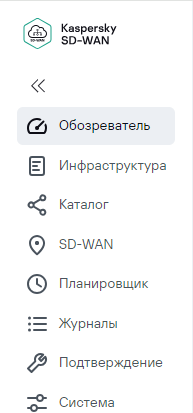

navigation_panel_tenant_2

Меню портала самообслуживания

Раздел

Описание

Обозреватель

Информация о текущем состоянии компонентов решения, таких как устройства CPE и сетевые функции.

Инфраструктура

Инфраструктура организации. В этом разделе вы можете настроить контроллеры.

Каталог

Сетевые сервисы для передачи трафика и виртуализации сетевых функций.

SD-WAN

CPE – устройства CPE для передачи трафика.
Шаблоны CPE – шаблоны CPE для централизованной настройки устройств CPE.
Шаблоны межсетевого экрана – шаблоны межсетевого экрана для централизованной настройки межсетевого экрана на устройствах CPE.
Зоны межсетевого экрана – зоны межсетевого экрана для сетевых интерфейсов и подсетей устройств CPE.
Шаблоны NetFlow – шаблоны NetFlow для отслеживания информации о пакетах трафика на устройствах CPE.
IPAM – диапазоны IP-адресов и подсетей для устройств CPE.
Шаблоны UNI – шаблоны UNI для централизованного создания UNI на устройствах CPE.
