Просмотр статистики работы P2P-сервиса
Чтобы посмотреть статистику работы P2P-сервиса:
- В меню перейдите в раздел Инфраструктура.
Откроется страница управления ресурсами. По умолчанию выбрана вкладка Сетевые ресурсы, на которой отображается таблица контроллеров.
- Нажмите на имя контроллера или выберите контроллер в таблице и нажмите Параметры развертывания.
Откроется меню настройки параметров развертывания контроллера. По умолчанию вы переходите в раздел Узлы контроллера, в котором отображается таблица узлов контроллера.
- Перейдите в раздел P2P-сервисы.
Отобразится таблица P2P-сервисов.
- Нажмите на кнопку Управление → Статистика рядом с P2P-сервисом, статистику работы которого вы хотите посмотреть.
Откроется окно со статистикой работы P2P-сервиса.
В верхней части окна статистики в поле Статус отображается операционный статус сервиса. В поле Ошибки показываются возможные ошибки, возникающие на сервисе.
Статистика по сегментам, путям и соединениям сервиса отображается в таблице в иерархическом виде. Строки в таблице сгруппированы по сегментам. Строки внутри каждой группы содержат статистику по путям, входящим в соответствующий сегмент. Группу можно раскрыть, нажав на треугольник (
). У сервисов, для которых не заданы ограничения, в строках отображаются все пути с включенной в сегменте балансировкой нагрузки. У сервисов, для которых заданы ограничения, в строках отображаются пути Auto-TE, удовлетворяющие ограничению.

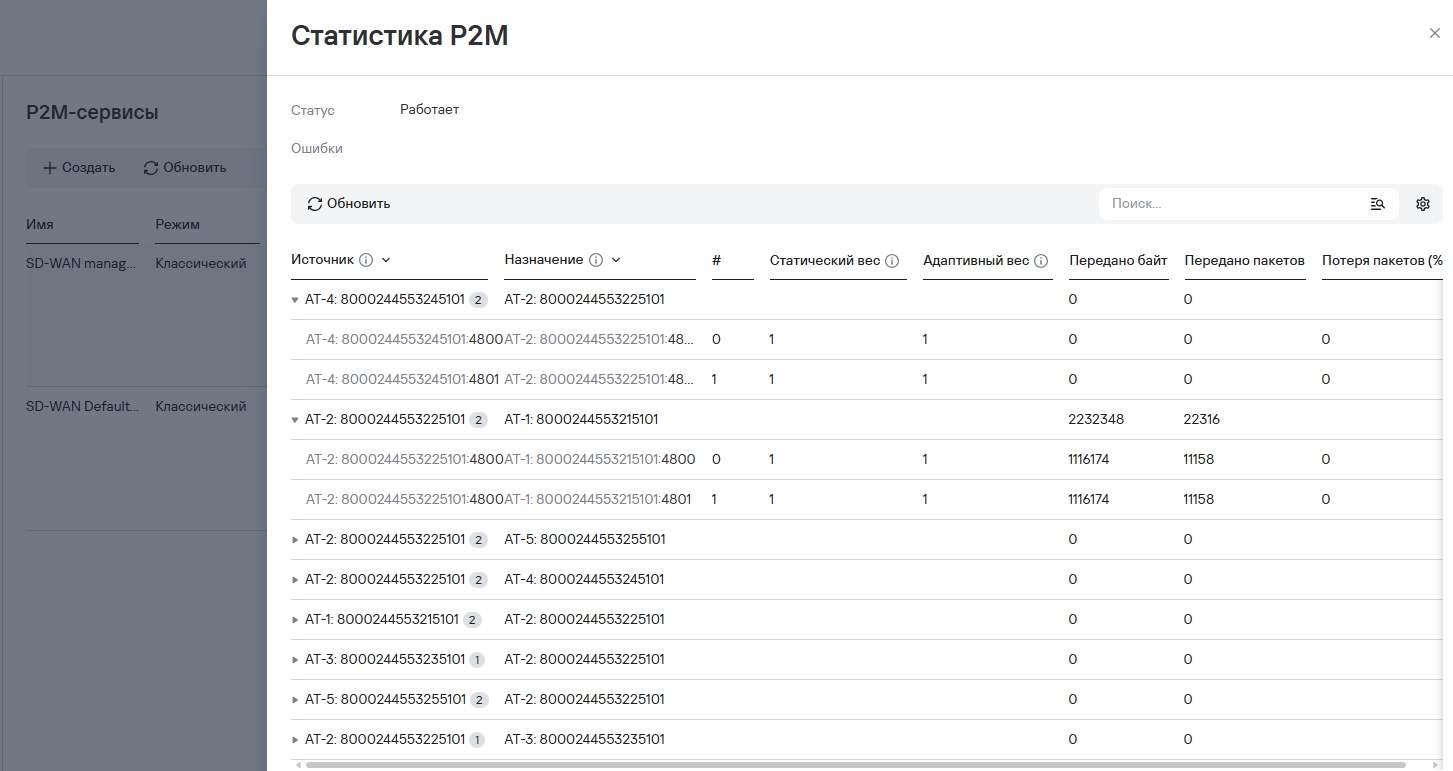

Отображение статистики на примере P2M-сервиса
Подробная информация статистики о сегментах и путях отображается в следующих столбцах таблицы:
Источник – для агрегирующих строк: исходный узел сегмента, для строк в раскрывающихся группах: исходный узел пути в сегменте.
Назначение – для агрегирующих строк: конечный узел сегмента, для строк в раскрывающихся группах: конечный узел пути в сегменте.
# – порядковый номер пути. Чем меньше порядковый номер пути, тем раньше путь был построен. Значение отображается только у строк в раскрывающихся группах.
Статический вес – статический вес пути на основе стоимости. Значение отображается только у строк в раскрывающихся группах.
Адаптивный вес – динамический вес пути на основе анализа потерь пакетов на данном пути. Значение отображается только у строк в раскрывающихся группах. Если механизм адаптивной балансировки не используется, столбец не отображается.
Передано байт – для агрегирующих строк: значение из текущего окна статистики сервиса, для строк в раскрывающихся группах: количество переданных в бакет OF-группы байтов.
Передано пакетов – для агрегирующих строк: значение из текущего окна статистики сервиса, для строк в раскрывающихся группах: количество переданных в бакет OF-группы пакетов.
Потеря пакетов (%) – процентная потеря пакетов на данном пути (отношение количества потерянных пакетов к общему количеству отправленных пакетов). Значение отображается только у строк в раскрывающихся группах.
